Хранение кабеля на складе: бухты, стеллажи, температурные условия и маркировка
Кабель — дорогостоящий материал, который хранят на складах строительных компаний, электромонтажных организаций, производственных предприятий. Неправильное хранение кабеля — это повреждение изоляции, коррозия жил, потеря электрических характеристик и брак при приёмке. Силовой кабель, контрольный, оптический — каждый тип имеет свои требования к условиям хранения. Разбираемся, как правильно хранить кабель на складе, как размещать бухты и барабаны, какие условия нужны и как организовать учёт.
Типы кабельной продукции и их особенности
Силовой кабель — для передачи электроэнергии. Жилы — медные или алюминиевые, изоляция — ПВХ, сшитый полиэтилен, резина. Диаметр — от пяти до ста миллиметров. Поставка — на деревянных или металлических барабанах, реже — в бухтах (для сечений до десяти квадратных миллиметров). Силовой кабель чувствителен к перегибам: минимальный радиус изгиба — десять наружных диаметров кабеля. Перегиб — повреждение изоляции, брак.
Контрольный кабель — для систем автоматики и управления. Жилы — медные, сечение от нуля, семь до десяти квадратных миллиметров. Поставка — в бухтах и на барабанах. Контрольный кабель более гибкий, чем силовой, но изоляция тоньше — чувствительна к механическим повреждениям.
Оптический кабель — для передачи данных. Внутри — стеклянные или пластиковые волокна, которые хрупкие и чувствительные к растяжению. Поставка — на барабанах. Оптический кабель — самый требовательный к хранению: нельзя перегибать, растягивать, хранить при отрицательных температурах без специальной маркировки.
Провод — одножильный или многожильный, сечение от нуля, пяти до пятидесяти квадратных миллиметров. Поставка — в бухтах. Провод — самый простой в хранении: гибкий, устойчивый к перегибам, но чувствительный к ультрафиолету (изоляция разрушается на солнце).

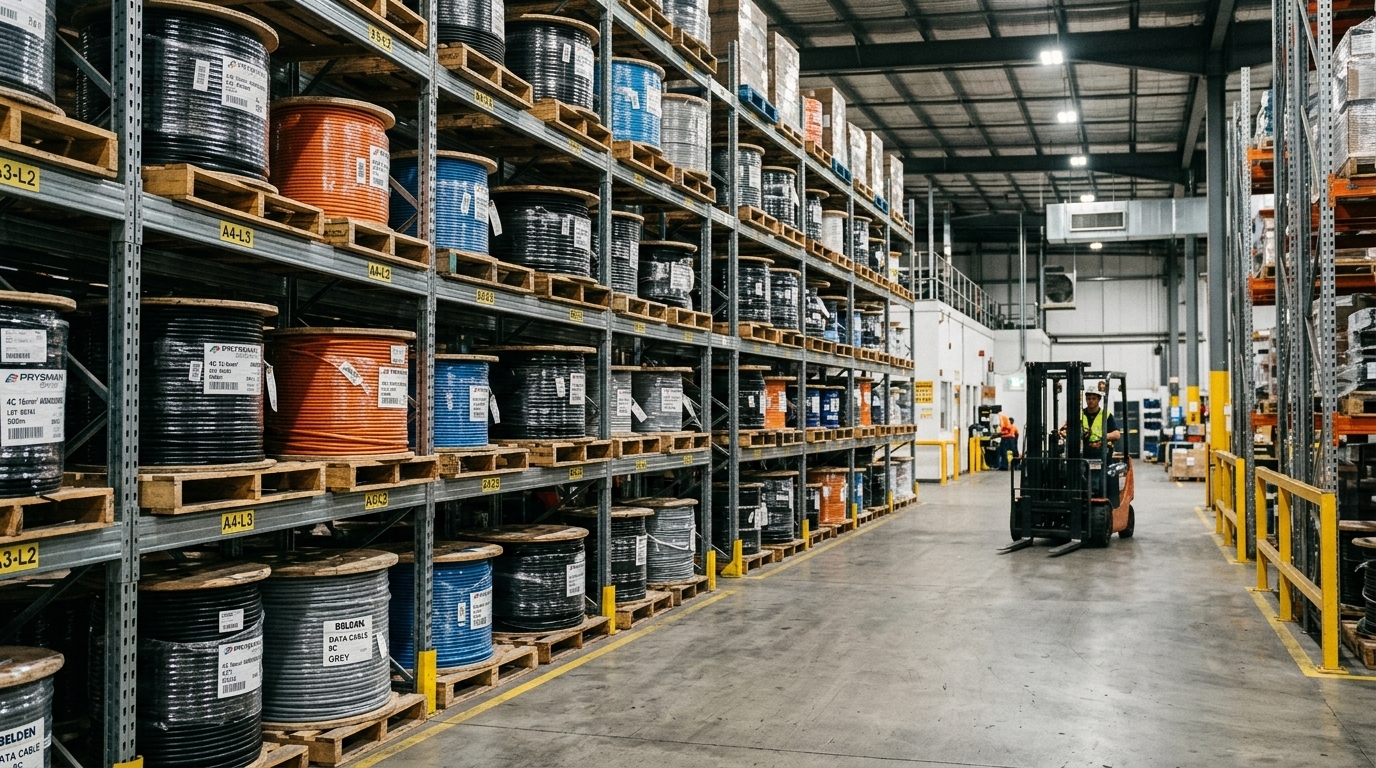

Хранение кабеля на барабанах
Барабан — деревянная или металлическая катушка, на которую намотан кабель. Размеры: от небольших (диаметр восемьсот миллиметров, ширина пятьсот) до промышленных (диаметр три метра, ширина полтора). Вес — от пятидесяти килограммов до пяти тонн.
Положение при хранении — барабаны хранят на боковых щеках (горизонтально), на стеллажах или на подставках. Хранение на плоской стороне (вертикально) — не рекомендуют: нижний слой кабеля деформируется под весом верхних слоёв, изоляция повреждается. Исключение — барабаны с кабелем малого сечения (до четырех квадратных миллиметров), которые можно штабелировать вертикально не более двух ярусов.
Стеллажи для барабанов — металлические конструкции с полукруглыми ложементами, на которые укладывают барабан. Ширина ложемента — по ширине барабана, высота — от пятидесяти до двухсот миллиметров от пола. Расстояние между ложементами — по длине барабана. Стеллажи рассчитаны на нагрузку от пятисот килограммов до пяти тонн на один барабан.
Подставки — альтернатива стеллажам для небольших барабанов. Деревянные или металлические козлы, на которые укладывают барабан. Подставка позволяет вращать барабан для размотки кабеля. Для хранения — подставка менее удобна, чем стеллаж, но дешевле.
Штабелирование — барабаны можно укладывать друг на друга, но не более двух ярусов. Между ярусами — деревянные прокладки, чтобы верхний барабан не давил на нижний. Для барабанов диаметром более одного метра штабелирование запрещено — слишком велик риск деформации.
Хранение кабеля в бухтах
Бухта — смотанный в кольцо провод или кабель малого сечения. Диаметр бухты — от тридцати до восьмидесяти сантиметров. Бухты хранят на стеллажах, в штабелях или в подвешенном состоянии.
На стеллажах — бухты укладывают на полки стеллажа, не более пяти бухт на одну полку. Полка — шириной от пятидесяти до восьмидесяти сантиметров, с бортиком, чтобы бухты не скатывались. Расстояние между полками — от сорока до шестидесяти сантиметров.
В штабелях — бухты укладывают друг на друга, не более четырёх ярусов. Между ярусами — картонные или деревянные прокладки, чтобы нижние бухты не деформировались. Штабелирование — только для проводов и кабелей малого сечения (до четырех квадратных миллиметров). Для более толстых кабелей — только стеллажи.
В подвешенном состоянии — бухты подвешивают на крюках или трубах, закреплённых на стене или потолке. Это экономит место на полу и обеспечивает вентиляцию. Для подвеса используют мягкие стропы или крюки с резиновым покрытием, чтобы не повредить изоляцию.
Температурные условия хранения
Кабель с ПВХ изоляцией — хранят при температуре от минус пятнадцати до плюс сорока градусов. При температуре ниже минус пятнадцати ПВХ становится хрупким, и при размотке изоляция трескается. Если кабель хранился при минусовой температуре — перед размоткой его выдерживают при плюс двадцати градусах не менее двадцати четырёх часов (для барабанов диаметром до одного метра) и не менее сорока восьми часов (для барабанов более одного метра).
Кабель с резиновой изоляцией — хранят при температуре от минус тридцати до плюс тридцати градусов. Резина более морозостойкая, чем ПВХ, но менее устойчивая к жаре. При температуре выше тридцати градусов резина стареет, теряет эластичность.
Кабель с изоляцией из сшитого полиэтилена — хранят при температуре от минус сорока до плюс пятидесяти градусов. Сшитый полиэтилен — самый термостойкий материал изоляции. Подходит для наружного хранения в большинстве регионов России.
Оптический кабель — хранят при температуре от минус двадцати до плюс пятидесяти градусов. Оптические волокна не чувствительны к температуре, но защитная оболочка кабеля — чувствительна. При температуре ниже минус двадцати оболочка трескается при изгибе.
Защита кабеля при хранении
Ультрафиолет — кабель с полиэтиленовой и ПВХ изоляцией разрушается под воздействием солнечных лучей. Хранение на открытом воздухе — только под навесом или под тентом. Если кабель хранят на улице без защиты — срок службы изоляции сокращается в два-три раза.
Влага — кабель хранят в закрытом помещении или под навесом. Прямой контакт с водой — недопустим. Вода проникает через микротрещины в изоляции, вызывает коррозию жил, снижает электрическое сопротивление. Для кабеля, хранящегося на улице, барабаны накрывают водонепроницаемым тентом, торцы закрывают заглушками.
Химические вещества — кабель не хранят рядом с кислотами, щелочами, растворителями, нефтепродуктами. Пары химических веществ разрушают изоляцию. Минимальное расстояние — три метра от источников химических испарений.
Механические повреждения — кабель не хранят рядом с тяжёлыми грузами, которые могут упасть на барабан. Проходы между стеллажами — не менее одного метра для погрузочной техники. Барабаны фиксируют, чтобы не скатились.
Маркировка и учёт кабеля на складе
Каждый барабан или бухта — маркируют. Маркировка содержит: тип кабеля (марка, сечение, количество жил), длину (в метрах), дату поступления, номер партии, результаты входного контроля (сопротивление изоляции, целостность). Маркировку наносят на бирку, которую крепят к барабану проволокой или пластиковым хомутом.
Учёт — кабель ведут в метрах, а не в барабанах. При отмотке части кабеля — фиксируют остаток в учётной системе. Для этого на барабане наносят шкалу или используют счётчик длины при размотке. Остаток кабеля на барабане — критичная информация: если на объекте нужно сто метров кабеля, а на барабане восемьдесят — придётся везти второй барабан.
Адресное хранение — каждый барабан имеет адрес на складе: секция-ряд-ярус-место. Это позволяет быстро найти нужный тип и сечение кабеля. Для крупных складов с сотнями барабанов — обязательно. Для небольших — достаточно таблички с перечнем кабеля на входе.
Срок хранения кабеля
Срок хранения кабеля зависит от типа изоляции и условий. Кабель с ПВХ изоляцией — от пяти до десяти лет при хранении в закрытом помещении. Кабель с резиновой изоляцией — от трёх до пяти лет (резина стареет быстрее). Кабель с изоляцией из сшитого полиэтилена — от десяти до пятнадцати лет. Оптический кабель — от десяти до двадцати пяти лет.
По истечении срока хранения кабель не выбрасывают — его проверяют: измеряют сопротивление изоляции, проверяют целостность жил, осматривают наружную оболочку. Если параметры в норме — кабель допускают к использованию. Если сопротивление изоляции ниже нормы — кабель бракуют.
Заключение
Хранение кабеля на складе — барабаны на стеллажах горизонтально, бухты на полках или в подвешенном состоянии. Температура — по типу изоляции: ПВХ от минус пятнадцати, резина от минус тридцати, сшитый полиэтилен от минус сорока. Защита от ультрафиолета, влаги, химикатов, механических повреждений. Маркировка каждого барабана, учёт в метрах, адресное хранение. Правильное хранение — кабель, который прослужит весь заявленный срок без потери характеристик.
